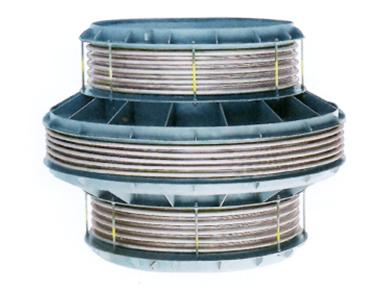

直管壓力平衡型波紋膨脹節
直管壓力平衡型波紋膨脹節
.jpg)
公稱壓力：（Mpa）0.25~1.0
公稱通徑：DN100~DN2500
直管壓力平衡型膨脹節（波紋補償器）的兩端各有一個工作波紋管，膨脹節通過受力構件（大桿或舌管）來承受內壓推力，因此管系只需中間固定支架。直管壓力平衡型波紋膨脹節只能吸收軸向位移。
序 | 規格 | 軸向 | 軸向 | 接口尺寸 | 徑向外形尺寸上限 | 產品長度 | 壓力等級 |
1 | JZYP200-J | 42-80 | 560-320 | φ219×6 | 700 | 1560-1960 | 0.25-1.6 |
2 | JZYP250-J | 42-80 | 594-384 | φ273×8 | 760 | 1560-1960 | 0.25-1.6 |
3 | JZYP300-J | 56-96 | 830-516 | φ325×8 | 820 | 1650-2200 | 0.25-1.6 |
4 | JZYP350-J | 56-96 | 847-560 | φ377×8 | 880 | 1650-2200 | 0.25-1.6 |
5 | JZYP400-J | 68-106 | 916-612 | φ426×10 | 940 | 2000-2800 | 0.25-1.6 |
